一般消耗品

  • 超硬チップ付き爪

    オーガービット

  • ケーシング用ビット

    ケーシング用ビット

  • ヘッド用ビット

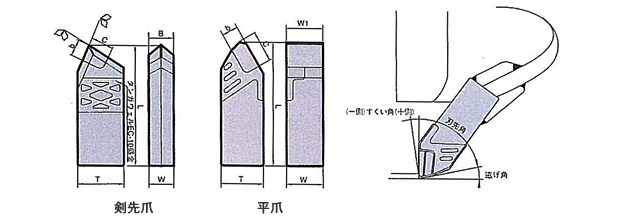

    超硬チップ付き爪

各部寸法

型番シャンク寸法チップ寸法
WTL W1 B C
F-O-S40 50 160 40 16 40
F-O-1 40 60 180 40 17 35
F-0 40 70 220 40 17 40
F-1 50 70 220 50 20 40
F-2 50 70 220 50 25 50
F-3 70 90 240 70 25 50
CR-50 50 90 230 50 30 45
CR-40 40 70 150 40 25 40
ケーシング
（偏芯）		 40 70 150 40 25 30

チップ材種

JIS材種硬度適用範囲
E3PR30HRA88.5 特定な岩質で摩耗が異常に多い場合(石英質の多く含んだ岩質)
E4 PR40 HRA87.5 摩耗が早い場合
E5 PR50 HRA86.5 あらゆる岩質に適用できます

地盤の違いによるビット形状

地盤 粒径 ビット形状 すくい
角		 ヘッド
形状
フラット ルーフ
粘土、シルト74μm以下 ○─10〜20°A型ヘッド
砂 74μm〜2mm ○─10° B型ヘッド
礫 2mm〜75mm ○─ 0° B型ヘッド
巨礫(玉石) 75〜200 ○△ 0° 円錐型
転石 200〜 △ ○ 0〜5° B型
岩盤 ─ ─ ○ 0〜5° B型
ページのトップへ戻る

  • ジョイントパッキン

    ジョイントパッキン

  • ジョイントピン

    ジョイントピン

  • 各サイズピン座

    超硬チップ付き爪
